業務内容

• 生産設計図（施工図）の作成｜Auto CAD

生産設計図（施工図）とは

生産設計図（施工図）とは、設計者が作成した設計図をもとに、実際に建物を施工するために必要な図面です。設計意図を正確に読み取り、どのように納めるか、どうすれば効率的かを検討しながら、設計者、施工者、協力会社と何度も打ち合わせを重ね、図面を完成させていきます。

生産設計図（施工図）には、工事内容に応じ以下の様な多くの種類があります。

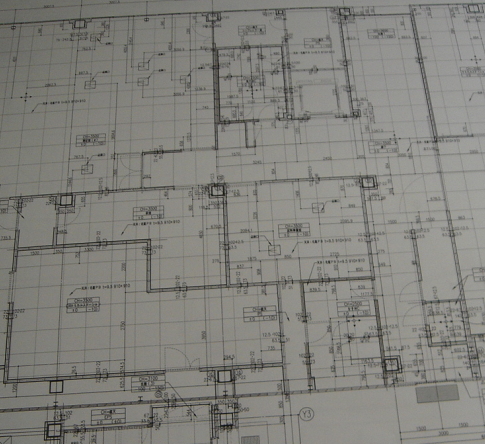

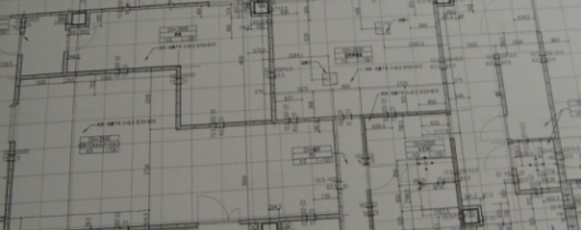

• 躯体図（コンクリート工事用）
• 平面詳細図、天井伏図、展開図（仕上工事用）

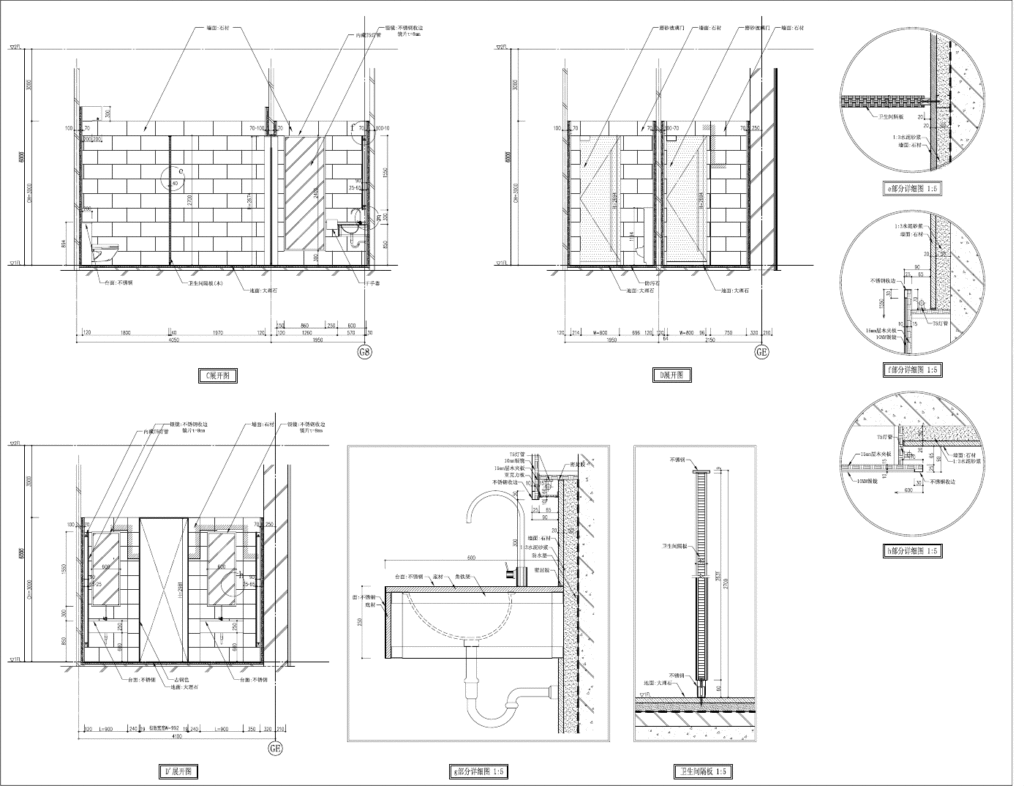

• 便所詳細図、階段詳細図、エントランス詳細図、住戸タイプ別詳細図、厨房詳細図、タイル割付図（用途・デザインに応じた詳細図）
• 外構仕上図、外構躯体図（外構工事用）

これらの図面は、設備図や製作図と整合を図りながら、建物の完成へと導く重要な役割を担っています。

すべての生産設計図（施工図）に共通するのは、「必要な情報を漏れなく、正確に、わかりやすく伝えること」。私たちはこの使命に妥協することなく、プロフェッショナルとしての誇りを持って取り組んでいます。

• BIM（Building Infomation Modeling)モデルの作成｜Revit / ArchiCAD

BIMによる生産設計（施工図）業務とは

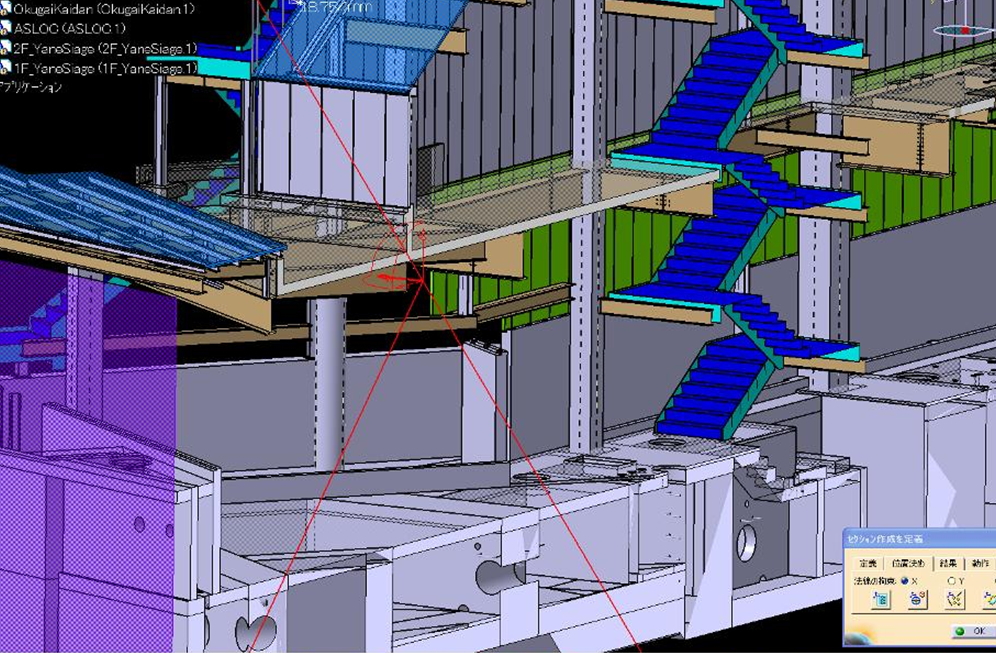

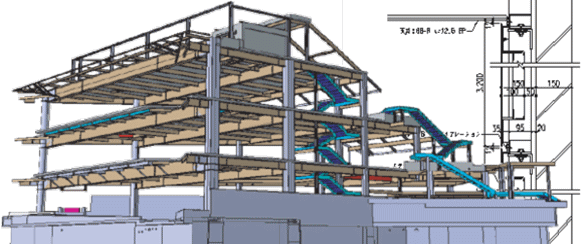

従来の２次元図面では、平面図や断面図など個別に作成し、それらの整合性を確認しながら進める必要がありました。一方、BIMモデルでは部材ごとに立体的な情報で構築するため、模型を組み立てるような感覚で、各部の取合いや納まりを同時に検討できます。

また、BIMモデルはX・Y・Zの座標情報を持っており、位置関係を数値で正確に把握できます。さらに、属性情報として面積、体積、重量などを付加することも可能なため、数量拾いが効率的に行えるメリットもあります。

高さ情報の表現においても、２次元図面では記号や別図面が必要となる場面がありますが、BIMモデルであれば一度作成すれば任意の位置で断面を切り出すことができ、視覚的な確認や納まり検討が容易になり、意志決定の迅速化にもつながります。

設備設計においてもBIMモデルは有効です。建築との干渉チェックはもちろん、製品カタログや仕様情報をモデルに紐づけることで、スペック表や仕様書の自動生成、数量拾い、見積もり・発注業務の効率化が実現します。

この様に、BIMモデルを活用した生産設計（施工図）業務には、初期段階から関係者間でイメージを共有しやすくなるという大きな利点があり、設計者の頭の中にある構想を視覚的に表現することで、理解のばらつき抑え、高品質は建物の施工に向けた検討を効率よく進めることが可能になるため、これまで培った経験を踏まえ、新たな挑戦に取り組んでいます。
